Juostinio pjūklo juostų terminai: sąvokos, kiti pavadinimai ir santrumpos
Juostinio pjūklo juosta, pjovimo juosta ar geležtė: vienas daiktas turi kelis pavadinimus, o lentpjūvėse juosta dažnai vadinama tiesiog juostiniu pjūklu. Aprašymuose dar pasitaiko santrumpų TPI, HSS ar M42. Žodynėlyje rasite pagrindines sąvokas, jų kitus pavadinimus ir nuorodas į išsamius patarimus.
Žodynėlis
Juostinio pjūklo juostų sąvokos
Prie kiekvienos sąvokos rasite pagrindinį pavadinimą, po juo kitus pavadinimus, kuriuos išgirsite dirbtuvėse ar pamatysite pas kitus pardavėjus, ir trumpą paaiškinimą. Kur verta, pateikiame nuorodą į išsamų patarimą arba iš karto į juostas parduotuvėje.
pjovimo juosta
= Juostinio pjūklo juosta
Plieninė juosta su dantimis viename krašte, suvirinta į uždarą žiedą.
dantų takas
= Dantų išskėtimas
Dantys pakaitomis atlenkti į kairę ir į dešinę, todėl juosta išpjauna platesnį plyšį nei jos korpusas ir pjūvyje nestringa.
TPI
= Dantų žingsnis
Atstumas tarp gretimų dantų viršūnių (p). Juostose jis nurodomas TPI – dantų skaičiumi colyje (25,4 mm).
kietasis lydinys
= Karbidas
Prie dantų viršūnių privirinti sukepinto volframo karbido gabalėliai, iššlifuoti į reikiamą formą.
Greitai prie sąvokos:

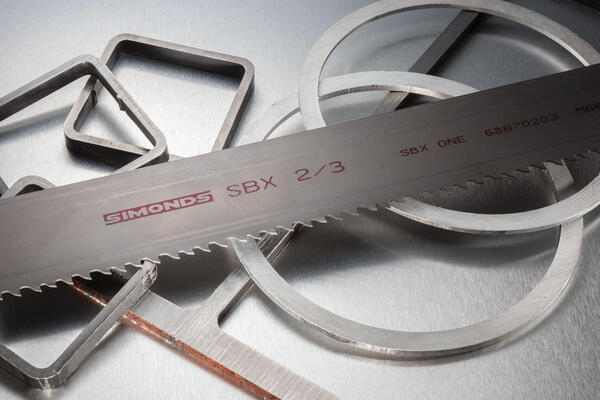

Juostinio pjūklo juosta metalui SBX su atspausdintu serijos pavadinimu ir dantų žingsniu
Pavadinimai
Juostinio pjūklo juosta ar juostinis pjūklas?
Dvi sąvokos, kurios dažnai painiojamos: juostinis pjūklas yra staklės, o juostinio pjūklo juosta – įrankis, kuris į jas uždedamas ir kuriuo pjaunama. Painiavos prideda ir tai, kad lentpjūvėse ir parduotuvėse pačią juostą dažnai irgi vadina juostiniu pjūklu.
Juostinio pjūklo juosta
Kiti pavadinimai
pjovimo juosta (taip vadinama ir grandininio pjūklo juosta), juostinio pjūklo geležtė, juostinio pjūklo pjūklelis, rąstams – gaterio juosta, lentpjūvėse ir parduotuvėse dažnai tiesiog juostinis pjūklas
angl. band saw blade, vok. Bandsägeblatt
Plieninė juosta su dantimis viename krašte, suvirinta į uždarą žiedą. Pjūkle ji sukasi per skriemulius, todėl dantys visą laiką pjauna viena kryptimi. Juostos medienai dažniausiai gaminamos iš anglinio plieno, juostos metalui – iš spyruoklinio plieno su greitapjovio plieno dantimis (bimetalinės).
Parduotuvėje: Pjovimo juostos medienai · Pjovimo juostos metalui · Pjovimo juostos mėsai · Pjovimo juostos plytoms
Juostinis pjūklas
Kiti pavadinimai
juostinės pjovimo staklės, juostinės staklės, rąstams – juostinis gateris
angl. band saw, vok. Bandsäge
Staklės su dviem, išimtiniais atvejais trimis skriemuliais, per kuriuos sukasi juosta. Vieną skriemulį suka variklis. Pagal paskirtį juostiniai pjūklai būna medienai, metalui, mėsai ir kaulams arba statybinėms medžiagoms.
Daugiau: Juostos pasirinkimas pagal juostinį pjūklą · Ką lemia pjūklas, o ką pasirenkate jūs
Juostos dalys: danties viršūnė, priekis ir nugarėlė, tarpdantis, galinė briauna, žingsnis, plotis, storis ir pjūvio plotis pagal išskėtimą
Juostos dalys
Juostinio pjūklo juostos dalys
Paveikslėlyje juosta parodyta iš šono ir iš priekio. Skaičiai ir raidės paveikslėlyje atitinka toliau aprašytas sąvokas.
Dantis: viršūnė, priekis ir nugarėlė
Kiti pavadinimai
dantukas, viršūnė dar vadinama galiuku (bimetalinių ir karbido juostų)
Dantis nuima medžiagą. Viršūnė (1) pjauna, priekis (2) yra priekinis danties paviršius, kuriuo nuslysta drožlė, nugarėlė (3) – užpakalinis paviršius. Pjūkle dantys pjovimo vietoje turi būti nukreipti juostos judėjimo kryptimi, prieš medžiagą; vertikaliame pjūkle – žemyn, į stalą.
Priekinis ir užpakalinis kampas
Kiti pavadinimai
angl. rake angle, medienos juostų – ir hook angle
Priekinis kampas – tai danties priekio nuolydis. Regular ir Skip dantų priekinis kampas lygus nuliui, o teigiamo kampo dantis į medžiagą įsikerta labiau (Hook forma juostose medienai). Užpakalinis kampas lemia danties tvirtumą ir tarpdančio dydį: mažesnis kampas duoda tvirtesnį dantį, didesnis – daugiau vietos drožlėms.
Tarpdantis
Kiti pavadinimai
tarpas tarp dantų
angl. gullet
Erdvė tarp dantų (4). Joje kaupiasi pjuvenos ar drožlės ir iškrenta, kai dantis išeina iš medžiagos. Jei tarpdantis konkrečiam pjūviui per mažas, jis užsikemša, juosta pjauna lėtai ir kaista.
Dantų žingsnis (TPI)
Kiti pavadinimai
TPI
vok. ZpZ
Atstumas tarp gretimų dantų viršūnių (p). Juostose jis nurodomas TPI – dantų skaičiumi colyje (25,4 mm). Kuo didesnis skaičius, tuo dantys smulkesni ir tankesni: 4 TPI – apie 6 mm tarp viršūnių, 10 TPI – apie 2,5 mm. Žymėjimas 10/14 reiškia kintamą žingsnį: toje pačioje juostoje kaitaliojasi 10–14 TPI žingsnis, todėl juosta mažiau vibruoja. Toks žingsnis daugiausia naudojamas juostose metalui.
Daugiau: Danties žingsnio pasirinkimas pjovimo juostai medienai · Kaip pasirinkti juostinio pjūklo juostą metalui
Dantų išskėtimas (takas)
Kiti pavadinimai
dantų takas (lentpjūvėse)
angl. set
Dantys pakaitomis atlenkti į kairę ir į dešinę, todėl juosta išpjauna platesnį plyšį nei jos korpusas ir pjūvyje nestringa. Juostose metalui tarp atlenktų dantų dažnai būna ir tiesus dantis. Dantys išskečiami specialiomis replėmis arba staklėmis, naujos juostos išskėstos gamykloje.
Pjūvio plotis
Kiti pavadinimai
angl. kerf
Plyšio, kurį išpjauna juosta, plotis (k). Jis atitinka išskėtimą, praktikoje būna apie 0,2 mm platesnis, nes juosta pjūvyje virpa. Didesnis išskėtimas renkamas medžiagai, kuri pjūvyje suspaudžia juostą (pavyzdžiui, atviriems profiliams), mažesnis – kai svarbus švarus pjūvis.
Juostos plotis, storis ir ilgis
Plotis (w) matuojamas nuo danties viršūnės iki galinės briaunos. Storis (t) – tai plieno juostelės, iš kurios pagaminta juosta, storis; jis parenkamas pagal juostos plotį ir pjūklo skriemulių skersmenį, mažiems skriemuliams reikia plonesnės juostos. Ilgis – suvirintos juostos perimetras, jį lemia pjūklas.
Daugiau: Kokio pločio juostinio pjūklo juostą rinktis medienai? · Kaip nustatyti pjovimo juostos ilgį?
Galinė briauna
Briauna be dantų (5). Ji remiasi į galinį pjūklo kreiptuvą. Kai kreiptuvas ar skriemulio antbriaunis į ją nuolat spaudžia, briauna deformuojasi ir juosta nuo jos gali pradėti trūkinėti.
Dantys, medžiagos
Dantų formos
Juostų medienai danties forma žymima angliškai. Pagal ją atpažinsite, kokiam pjūviui juosta skirta.
Regular
Nulinis priekinis kampas ir mažesnis tarpdantis. Lygiausias ir švariausias pjūvis, universalus pasirinkimas, tinka ir plonoms medžiagoms.
Skip
Nulinis priekinis kampas, tarsi trūktų kas antro danties (angl. skip – praleisti): dantys toliau vienas nuo kito, tarpdantis didelis. Gerai šalina pjuvenas, tinka minkštai ir drėgnai medienai bei grubesniam pjovimui.
Hook
Teigiamas priekinis kampas, apie 10°, ir didelis tarpdantis. Dantis į medžiagą įsikerta pats ir pjauna greitai. Tinka kietai medienai ir didesniems skersmenims.
Daugiau: Danties forma – pjovimo juosta medienai
Juostų medžiagos
Anglinis plienas ir grūdinti dantys
Kiti pavadinimai
angl. carbon
Juosta iš anglinio plieno su grūdintomis dantų viršūnėmis ir lanksčiu korpusu. Dažniausia juosta medienai ir pigiausias sprendimas, mūsų asortimente – Carbon Flexback serija.
Bimetalas
Kiti pavadinimai
bimetalinė juosta, Bi-metal
Korpusas iš spyruoklinio plieno, prie kurio privirinta greitapjovio plieno (HSS) juostelė, iš jos iššlifuoti dantys. Dantys kieti, apie 67–69 HRC, o korpusas lieka lankstus. Standartas metalui pjauti. M42 – dažniausia HSS markė su 8 % kobalto, M51 turi daugiau kobalto ir volframo, geriau atlaiko dilimą.
Parduotuvėje: Pjovimo juostos metalui · Pjovimo juostų medžiagos metalui
Karbidas (kietasis lydinys)
Kiti pavadinimai
karbido dantys, TCT
Prie dantų viršūnių privirinti sukepinto volframo karbido gabalėliai, iššlifuoti į reikiamą formą. Pjauna kietas, abrazyvines ir kitaip sudėtingas medžiagas, palieka švarų pjūvį. Brangesnis ir jautresnis smūgiams.
Daugiau: Carbide Wood · Grūdinti, negrūdinti ir karbido dantys: kuo jie skiriasi?
Stelituoti dantys
Kiti pavadinimai
stelitas
Ant dantų viršūnių užlydytas kietas stelito lydinys. Naudojami juostose, kuriomis juostiniuose gateriuose pjaunami rąstai.
HRC
Kiti pavadinimai
Rokvelo kietumas
Kietumo skalė pagal Rokvelą. Kuo didesnis skaičius, tuo kietesnis dantis. Greitapjovio plieno dantys būna apie 67–69 HRC. Karbido kietumas nurodomas kita skale (HRA).
Žymėjimas
Ką reiškia žymėjimas ant juostos
Juostose medienai vietoj plieno markės nurodoma danties forma, pavyzdžiui, 1400 × 10 × 0,65 mm · 6 TPI Regular. Ant juostos dažnai atspausdintas ir serijos pavadinimas, pavyzdžiui, EPIC GP ar SBX.
Santrumpos, kurias sutiksite
TPI
dantų skaičius colyje (25,4 mm), t. y. dantų žingsnis
ZpZ
tas pats vokiškai (Zähne pro Zoll)
HSS
greitapjovis plienas, iš kurio pagaminti bimetalinių juostų dantys
Bi-metal
bimetalinė juosta
M42, M51
greitapjovio plieno markės
TCT
dantys iš sukepinto karbido (Tungsten Carbide Tipped)
HRC
kietumas pagal Rokvelą
N/mm²
juostos įtempimo vienetas
m/min
pjovimo greičio vienetas, metrai per minutę
Daugiau: Produkto etiketė: ką reiškia pjovimo juostos etiketėje pateikti duomenys?
Suvirinimas
Juostinio pjūklo juostos suvirinimas
Kiti pavadinimai
suvirinimo siūlė
Juosta nukerpama tiksliai reikiamo ilgio ir jos galai suvirinami kontaktiniu sandūriniu būdu, be pridėtinės medžiagos. Tada suvirinimo vieta nušlifuojama ir atkaitinama, kad nebūtų trapi. Geras suvirinimas tiesus ir lygus, juosta ties juo pjūvyje nešokinėja.
Teminės nuotraukos
iš viso nuotraukų:
3
iš viso nuotraukų:
3
Pjūklas, pjovimas
Juostinio pjūklo dalys
Skriemuliai
Kiti pavadinimai
ratai, viršutinis ir apatinis skriemulys
Per skriemulius sukasi juosta, vieną iš jų suka variklis. Nuo skriemulių skersmens priklauso, kokios plonos juostos reikia pjūklui. Pjūklų medienai skriemulių kraštas dažnai padengtas guma.
Kreiptuvai
Kiti pavadinimai
šoniniai ir galiniai kreiptuvai, galinis atraminis guolis
Laiko juostą pjūvyje tiesiai. Šoniniai kreiptuvai veda ją iš šonų, galinis kreiptuvas remia galinę briauną. Būna guoliniai, kietlydiniai arba keraminiai.
Įtempimas
Kaip stipriai juosta įtempta tarp skriemulių. Nurodomas kaip įtempis N/mm², t. y. tempimo jėga, tenkanti juostos skerspjūviui, ir matuojamas įtempimo matuokliu. Priklausomai nuo juostos tipo ir pločio būna maždaug nuo 100 iki 300 N/mm².
Daugiau: Kaip įtempti juostinio pjūklo juostą medienai? · Kaip įtempti pjovimo juostą metalui?
Drožlių šepetys
Metalo pjūkluose valo tarpdančius nuo drožlių, kad šios negrįžtų atgal į pjūvį.
Pjovimo sąvokos
Aušinimas
Kiti pavadinimai
aušinimo skystis, emulsija
Skystis, kuris pjaunant metalą aušina ir tepa dantis bei išplauna drožles. Dažniausiai tai alyvos emulsija vandenyje.
Daugiau: Pjovimo juostos aušinimas metalui
Pjovimo greitis
Kiti pavadinimai
juostos greitis
Kaip greitai juosta sukasi, metrais per minutę (m/min). Pjaunant metalą jį lemia pjaunama medžiaga: kuo kietesnė medžiaga, tuo mažesnis greitis.
Daugiau: Pjovimo greitis metalui
Pastūma ir prispaudimas
Kaip greitai juosta juda per medžiagą ir kokia jėga ji spaudžia medžiagą. Didelis prispaudimas laužo dantis ir juosta trūkinėja, per mažas leidžia dantims tik slysti medžiaga, todėl jie greičiau atšimpa.
Dantys pjūvyje
Kiek dantų vienu metu yra medžiagoje. Pagal šį skaičių renkamas dantų žingsnis: metalui idealiai apie 12 (ne mažiau kaip 4, ne daugiau kaip 24), medienai 2–8.
Įdirbimas
Pirmąsias 15–20 minučių nauja juosta metalui pjaukite maždaug perpus mažesniu prispaudimu ir mažesniu greičiu. Labai aštrios viršūnės tada neišlūžta, o juosta tarnauja ilgiau.
Daugiau: Pjovimo juostos įdirbimas metalui
Išsirinkite juostą
Juostas suviriname tokio ilgio, kokio jums reikia. Rinkitės pagal medžiagą arba iš karto pagal savo pjūklą: Juostos pasirinkimas pagal juostinį pjūklą. Turime ir pjovimo juostų mėsai bei pjovimo juostų plytoms.
