Kaip įtempti juostinio pjūklo juostą medienai?
Juostinio pjūklo juosta medienai įtempta tinkamai, kai laisvojoje pjūklo pusėje pirštu ją išlenkiate į šoną ne daugiau kaip 3 mm, o pabeldus ji skamba metališkai. Prieš įtempdami uždėkite ją ant viršutinio rato taip, kad tarpdančio dugnas būtų rato viduryje. Baigę darbą juostą vėl atleiskite. Visą eigą žingsnis po žingsnio rasite toliau.
Kaip atpažinti tinkamai įtemptą juostinio pjūklo juostą
Pjūklo įtempiklis (sukama rankenėlė arba svirtis) atitolina ratus vieną nuo kito ir taip įtempia juostą. Kada įtempta pakankamai, atpažinsite ir be matuoklio:
Čia jūsų tikslas
▼
▼
Per laisva
Tinkamai
Per įtempta
← laisviaustipriau →
Per silpnai įtempta
Pirštasišlinksta daugiau nei 3 mm
Garsas, įtempiklisskamba duslai
Pjaunantplaukioja, nukrypsta, pjūvis banguoja
Rezultatasjuosta gali nukristi nuo rato
Tinkamai įtempta
Pirštasišlinksta apie 2–3 mm, ne daugiau
Garsas, įtempiklisskamba metališkai, įtempiklio spyruoklė nesuspausta iki galo
Pjaunanttiesus pjūvis
Rezultatasjuosta tarnauja ilgiau
Per stipriai įtempta
Pirštasbeveik neišlinksta
Garsas, įtempiklisįtempiklio spyruoklė suspausta iki galo
Pjaunantpjauna, bet juosta ir pjūklas perkrauti
Rezultatasjuosta greičiau trūksta – ir suvirinimo vietoje, ir kitur
Įtempimo skalę ant pjūklo vertinkite tik kaip orientacinę. Mažesniuose pjūkluose ji dažnai rodo daugiau, nei juosta iš tikrųjų įtempta, o įtempiklio spyruoklė laikui bėgant atsileidžia. Jei neturite tensiometro, sprendžia patikra pirštu ir garsas.
Įtempimas 6 žingsniais
1Išjunkite pjūklą, ištraukite kištuką iš lizdo ir atidarykite dangčius. Atlaisvinkite šoninius kreiptuvus ir galinius guolius, kad niekas netrukdytų juostai.
2Šiek tiek įtempkite juostą ir uždėkite ją ant viršutinio rato. Tarpdančio dugnas turi būti rato viduryje. Kaip tai padaryti
3Galutinai įtempkite ir patikrinkite pirštu bei pabelsdami. Išlinkis ne daugiau kaip 3 mm, metališkas garsas. Įtempimo patikra
4Sureguliuokite kreiptuvus ir galinį guolį. Tik dabar, kai juosta laikosi savo vietoje. Kreiptuvų reguliavimas
5Uždarykite dangčius ir paleiskite pjūklą tuščiąja eiga. Juosta turi bėgti ramiai, vienoje rato vietoje. Tada – bandomasis pjūvis.
6Baigę darbą juostą atleiskite. Ilgalaikis įtempimas apkrauna juostą, ratus ir pjūklo rėmą. Daugiau
Juostos padėtis ant rato
1 ir 2 žingsniai
Juostinio pjūklo juostos uždėjimas ant viršutinio rato
Išjunkite pjūklą, ištraukite kištuką iš lizdo, atidarykite dangčius ir atlaisvinkite šoninius kreiptuvus bei galinius guolius. Kreiptuvai reguliuojami tik pačioje pabaigoje, kai juosta jau įtempta ir laikosi savo vietoje.
Uždėdami juostą patikrinkite dantų kryptį: stalo pusėje jie turi būti nukreipti žemyn, į stalą. Jei jie nukreipti aukštyn, mūvėdami pirštines išverskite juostą (vidine puse į išorę).
Šiek tiek įtempkite juostą ir uždėkite ją ant viršutinio rato taip, kad tarpdančio dugnas (žemiausia vieta tarp dantų) būtų rato pločio viduryje. Padėtį keičiate palenkdami viršutinį ratą varžtu, esančiu už jo. Tuo metu sukite ratą ranka (saugokite pirštus) ir stebėkite, kur juosta nusistovi.
Plačią juostą, kurios tarpdančio dugno nepavyksta nustatyti rato viduryje, uždėkite taip, kad nei dantys, nei galinė briauna neišsikištų už rato krašto. Juosta neturėtų būti platesnė už ratą – daugiau straipsnyje Pjovimo juostos pločio pasirinkimas medienai.
Tvarkingo pjūklo apatinio rato reguliuoti nereikia, juosta ant jo nusistovi pati. Tik stebėkite, kad nei dantys, nei galinė briauna neišsikištų už krašto.
Juostinio pjūklo juostos dantys: ant rato ar už jo?

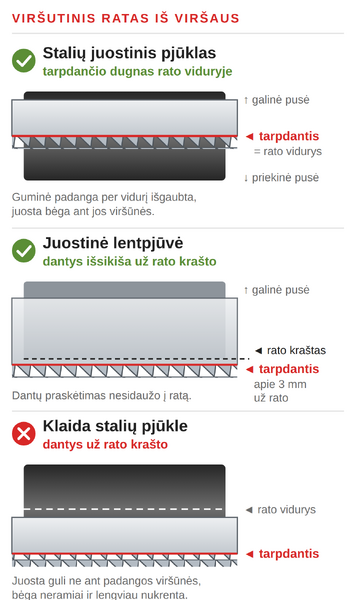

Kur uždėti juostinio pjūklo juostą ant viršutinio rato: stalių juostinis pjūklas ir juostinė lentpjūvė
Apie tai diskusijose klausiate dažniausiai. Atsakymas priklauso nuo to, kokį pjūklą turite.
Stalių juostinis pjūklas
Daugumos stalių pjūklų ratai turi guminę padangą, per vidurį šiek tiek išgaubtą. Tarpdančio dugnas turi būti rato viduryje, ant padangos viršūnės. Ten juosta bėga stabiliausiai.
Juostinė lentpjūvė
Ratai yra plokšti, o dantys turi išsikišti už rato priekinio krašto: 32 mm pločio juostos tarpdančio dugnas būna maždaug 3 mm už rato, platesnių juostų – šiek tiek daugiau (vadovaukitės pjūklo instrukcija). Taip dantų praskėtimas nesidaužo į ratą.
Patarimas „dantys visada už rato“ galioja juostinėms lentpjūvėms. Jei stalių pjūkle dantys išsikiša už krašto, juosta guli ne ant padangos viršūnės, bėga neramiai ir lengviau nukrenta nuo rato.
Įtempta medienos juosta
3 žingsnis
Galutinis įtempimas ir patikra
Įtempikliu galutinai įtempkite juostinio pjūklo juostą ir patikrinkite:
✓Pirštas: kairėje pjūklo pusėje, kur nėra kreiptuvų, pirštu išlenkite juostą į šoną. Ji išlinksta ne daugiau kaip 3 mm.
✓Garsas: pabeldus juosta skamba metališkai, ne duslai.
✓Įtempiklis: įtempiklio spyruoklė nesuspausta iki galo.
✓Ratai: abu lengvai pasisuka ranka.
Įtempę patikrinkite, ar tarpdančio dugnas liko viršutinio rato viduryje, ir prireikus pataisykite palenkimo varžtu.
Vertės matuojant tensiometru
| Juosta | Įtempimas |
|---|---|
| Stalių pjūklų juostos Carbon Flexback | 100–140 N/mm² |
| Lentpjūvių juostos RipperS PREMIUM | 170–210 N/mm² |
Pavyzdys lentpjūvės juostai 32 × 0,9 mm: iš pločio atimkite dantų aukštį (apie 7 mm), liks 25 mm. Įtempimo jėga = 25 × 0,9 × 200 = 4 500 N (maždaug 460 kg).
Juosta trūko? Patikrinkite, ar ji nebuvo per stipriai įtempta
Trūkusią juostą padėkite ant lygaus pagrindo išorine puse (ta, kuri negulėjo ant rato). Jei ji guli laisvai, įtempimas buvo tinkamas. Jei galai pakyla daugiau nei 10 mm arba juosta susisuka, ji buvo per stipriai įtempta – kitą kartą įtempkite mažiau. Kitas priežastis rasite straipsnyje Kodėl lūžta juostinio pjūklo juosta medienai.
4 žingsnis
Kreiptuvų reguliavimas
■Šoninius kreiptuvus (trinkeles arba guolius) pastumkite kuo arčiau juostinio pjūklo juostos, bet be spaudimo. Jų priekinis kraštas turi būti iškart už tarpdančio dugno – dantų jie liesti negali.
■Galinį atraminį guolį nustatykite maždaug 1 mm atstumu nuo galinės juostos briaunos. Juosta į jį remiasi tik pjaunant. Jei liestų jį ir tuščiąja eiga, galinė briauna būtų daužoma ir imtų trūkinėti.
■Viršutinį kreiptuvą su apsauga nuleiskite vos virš pjaunamos medžiagos.
Išankstinis įtempimas guoliu su grioveliu (išimtis mažiems spinduliams)
Kas išpjauna mažo spindulio lankus, dažniausiai 6 mm pločio juosta, kartais naudoja galinį guolį su grioveliu. Čia taisyklė dėl tarpo negalioja: guolis iš įprastos padėties pastumiamas 3 mm į priekį, link juostos, juosta griovelyje iš anksto įtempiama ir galinė briauna lankuose nenukrypsta. Dėl to juosta ant viršutinio rato pasislenka į priekį, todėl palenkimo varžtu tarpdančio dugną grąžinkite į rato vidurį.
Galinė briauna nuo guolio kenčia labiau, todėl iš šios pusės juosta gali trūkti anksčiau (daugiau straipsnyje Kodėl lūžta juostinio pjūklo juosta medienai).
5 žingsnis
Bandomoji eiga
Uždarykite dangčius ir paleiskite pjūklą tuščiąja eiga. Juosta turi bėgti ramiai, vienoje rato vietoje ir nekaukšėti į galinį guolį. Tada atlikite bandomąjį pjūvį. Jei pjūvis nukrypsta ar banguoja, pirmiausia patikrinkite, ar juosta aštri ir ar tinka dantų žingsnis, paskui – įtempimą ir kreiptuvus. Juostos greitį ir ruošinio padavimo jėgą rasite straipsnyje Techninis juostinio pjūklo medienai sureguliavimas.
6 žingsnis
Baigę darbą juostą atleiskite
Ilgalaikis įtempimas apkrauna juostą, ratus ir pjūklo rėmą, be to, įspaudžia ratų padangas. Todėl baigę darbą juostą atleiskite, o prieš kitą pjovimą vėl ją įtempkite ir patikrinkite. Papildomai neįtempkite juostos, kol ji po pjovimo dar šilta: atvėsusi ji būtų per stipriai įtempta. Kaip juostą valyti ir laikyti, rasite straipsnyje Tinkamos pjovimo juostų priežiūros principai.
Dažni klausimai iš konsultacijų
? Pardavėjas man sakė, kad dantys turi išsikišti už rato. Ar jis teisus?
Tik juostinėje lentpjūvėje. Stalių pjūkle tarpdančio dugnas turi būti rato viduryje. Skirtumą rodo paveikslėlis aukščiau.
? Juostinio pjūklo juosta krenta nuo rato. Ką daryti?
Dažniausiai ji per silpnai įtempta arba netinkamai uždėta: įtempkite ją ir, palenkdami viršutinį ratą, tarpdančio dugną nustatykite per vidurį. Jei juosta vis tiek nuslysta, patikrinkite, ar ratai nesvyruoja, ar padangos tvirtai laikosi ant ratų ir nepažeistos, ar ratai yra vienoje plokštumoje.
? Ar juostinio pjūklo juosta turi būti viduryje ir ant apatinio rato?
Ne, padėtį nustatote tik ant viršutinio rato. Ant apatinio stebėkite, kad nei dantys, nei galinė briauna neišsikištų už krašto. Jei išsikiša dantys, ant viršutinio rato juostą šiek tiek pastumkite atgal, jei galinė briauna – į priekį.
? Pjūvis storesnėje lentoje nukrypsta į šoną. Ar kaltas įtempimas?
Gali būti, bet dažniau juosta turi per daug dantų medžiagos storiui, yra per plona arba atšipusi. Maždaug 3 cm lentoms rinkitės retesnius dantis, pavyzdžiui, 4 TPI. Kaip pasirinkti juostą, rasite straipsnyje Kaip pasirinkti juostinio pjūklo juostą medienai.
Turite savo patirties įtempiant juostas ar problemą, kuri kartojasi? Parašykite mums diskusijoje po straipsniu.
Jūsų klausimai
Laba diena, ačiū už Jūsų žinutę ir už tai, kad perskaitėte mūsų straipsnį. Suprantu Jūsų abejones – tai tema, dėl kurios yra skirtingų nuomonių, ypač tarp skirtingų mašinų naudotojų. Savo straipsnyje mes kalbame apie modernias juostines pjūklas, kurių skriemuliai yra šiek tiek išgaubti. Tokiu atveju teisinga ašmenų padėtis yra ta, kurioje danties pagrindas yra maždaug skriemulio viduryje, nes tai užtikrina didesnį stabilumą ir tikslesnį pjovimą. Kalbant apie išlyginimą, tinkamai sureguliavus, dantų kontaktas su skriemulio danga yra minimalus ir nesukelia deformacijų. Svarbus ir skriemulio bei ašmenų pločio santykis. Pavyzdžiui, daugelyje mašinų (kaip Scheppach Basa4) skriemuliai gali būti apie 40 mm pločio, tačiau rekomenduojamas maksimalus ašmenų plotis yra apie 20 mm. Tai rodo, kad ašmenys neturi užimti viso skriemulio pločio. Metodas su dantimis šiek tiek už skriemulio krašto gali veikti senesnėse mašinose, bet apskritai lemia mažesnį stabilumą pjovimo metu.
Jei pjovimas nėra tiesus, priežastis dažnai būna: netinkamas danties žingsnis (TPI), per siauri ašmenys, netinkama įtampa arba kreipiančiosios.
Jei norite, galime patarti Jums tinkamiausius ašmenis.
Pagarbiai, Dudr Saw komanda
Gerbiamas kliente, baldų gamybai skirtoje juostinėje pjūklo staklėje, pjūklo juosta turėtų būti pastatyta taip, kad danties kulnas būtų rato pločio viduryje. Jei naudojate medienos ruošinių pjovimo juostinę pjūklo staklių, pjūklo juostos dantys turėtų būti už rato ribų. Jei jūsų pjūklo ašmenys nukrenta, tikriausiai turėtumėte šiek tiek pakreipti ratuką, kad ašmenys nenukristų nuo ratuko. Laisvos eigos metu tarp pjūklo ašmenų ir galinio kreipiamojo turėtų būti maždaug 1 mm tarpas. Pjaunant pjūklo ašmenys gali remtis į galinį kreipiamąjį. Geriausi linkėjimai, Dudr Saw komanda
Dėkojame už atsiliepimą! Džiaugiamės, kad straipsnis buvo naudingas ir padėjo tinkamai nustatyti juostą. Jei turite daugiau klausimų, mielai padėsime. Geriausi linkėjimai, Simonds komanda
Laba diena, dėkojame už Jūsų užklausą. Deja, su tokia problema dar nesame susidūrę, todėl sunku patarti. Man kyla mintis patikrinti, ar ratai per daug nekliba (ar nėra išlinkę ar deformuoti) (jei turite, naudočiau matuoklį), ar ratų guma nepažeista kai kuriose vietose ar tvirtai prilipusi prie ratų. Ar ratai yra vienoje ašyje. Jei sukate pjūklo juostą pjovimo kryptimi, ji turėtų būti ant ratų visiškai vienodai, kaip ir sukant priešinga kryptimi (bent jau stacionariuose pjūkluose taip būna). Tai greičiausiai reikštų, kad ratai nėra vienoje ašyje (vienas prieš kitą – ašyje). Jei įtempime yra kokių nors nukrypimų, ar ratas nesilanksto, pvz., esant didesniam įtempimui... Jei tai nauja mašina, pakeiskite ją kitu vienetu, prie ko pardavėjai paprastai yra įpratę ir neieško priežasties tokiose pigiose mašinose.
Ačiū, tikiuosi, kad mano patarimas bus Jums naudingas ;-), sėkmės. Pavel Dudr
Laba diena, rekomenduojame pjūklo juostą ant viršutinio rato pastatyti taip, kad apatinė danties dalis (danties šaknis) būtų rato viduryje. Gali atsitikti, kad pjūklo juosta nėra visiškai tiesi ir yra vadinamasis kūgis arba ratai nėra visiškai vienas priešais kitą... Jūsų atveju patikrinčiau, ar apatinio rato juosta neišeina už rato ribų. Jei ji išeina už rato ribų, rekomenduojame pjūklo juostą šiek tiek atgal ant viršutinio rato. Nustatykite kreipiamąją 1 mm nuo pjūklo juostos užpakalinio krašto, jai sucentravus juostą. Svarbiausia, kad juostą būtų galima sucentruoti ir ji nejudėtų.
Ačiū, su pagarba
„Simonds“ komanda
Laba diena, dėkojame už Jūsų užklausą, deja, neprekiaujame atsarginėmis dalimis juostinėms šlifavimo staklėms, gaminame ir parduodame tik juostas visų markių ir tipų staklėms.
Galiu tik patarti ieškoti internete atsarginės dalies kodo 73220026, kurį radau. Pavyzdžiui, čia jie greičiausiai jį siūlo:
https://www.kutil.cz/elektricke-naradi/nahradni-dily/guma-kola-pro-pasove-pily-scheppach/
Be to, ratų iki 530 mm skersmens gumavimą atlieka įmonė AGT Zlín, bet ten reikėtų siųsti ratus ir kaina tikriausiai bus kitokia.
Linkiu geros dienos, sėkmės!
Pavel Dudr
Laba diena, tai keista, nieko panašaus dar nesame sprendę. Guminė juosta ant ratų niekada neturėtų niekur pasislinkti. Pakreipę viršutinį ratą galinėje pusėje esančiu varžtu turėtumėte sureguliuoti pjūklo juostą taip, kad ji bėgtų vienoje vietoje maždaug viršutinio rato viduryje, tada perkelkite ir sureguliuokite kreipiklius prie juostos (juosta turėtų atremti atgal tik pjaunant). Jei juosta nesielgia taip, tikriausiai problema yra su mašina. Jei pjūklas yra garantinis, manau, kad jie noriai jį pakeis, kad per daug nesijaudintų. Daugelis žmonių perka juostas šioms mašinoms iš mūsų ir neturi problemų, net ir su 0,65 mm storiu. Žinoma, įtempimo metu gali nutrūkti sriegis arba įtempimo ar rato pakreipimo metu plastikinė ratuko gali suktis ir pan. Šioje kainų kategorijoje dauguma mašinų yra vienodos, todėl negalime jums patarti. Drąsiai skambinkite mums, galime tai aptarti ir telefonu. Ačiū, sėkmės, su pagarba Pavel Dudr
Laba diena, tikriausiai tai yra JESAN PS-400 pjūklas (tai yra RATIONA 400 kopija, kurią gamino KOVO-DŘEVO OPP JESENÍK), kurių Čekijoje yra nemažai.
Deja, nežinau pjūklo ilgio ir negaliu jo rasti. Jums teks jį išmatuoti, pavyzdžiui, virvele.
SK
Laba diena, dėkojame už Jūsų užklausą, bet mes gaminame tik pjūklų geležtes šioms mašinoms.
Į Jūsų klausimus:
1) Problema tikriausiai yra per daug dantų pjūvyje - naudokite didesnį dantų tarpą (mažesnį TPI skaičių) arba per ploną geležtę. Gamintojas "į dėžutę" deda 0,36 mm storio geležtes, bet čia labiau tinka 0,5 mm arba gal net 0,65 mm storis. Tačiau 0,65 mm storis jau yra skirtas ratams, kurių skersmuo didesnis nei 325 mm (0,65x500=325), o ant mažesnių ratų pjūklo geležtė gali plyšti dėl mažo lenkimo. Jei problema yra kažkas kita, galite peržiūrėti medienos pjūklų geležčių problemas ir jų sprendimus. https://www.dudrsaw.lt/techniniai-straipsniai-ir-patarimai/kodel-luzta-pjovimo-juostos-medienai-turime-atsakymus
2) Mes gaminame pjūklų geležtes pagal užsakymą kiekvienam juostiniam pjūklui, todėl galite pirkti pas mus. Pakanka pagrindiniame puslapyje įvesti į konfigūratorių ilgį 1400 (Jūsų pjūklui) ir jis Jus nukreips. Šiam pjūklui rekomenduočiau 1400x10x0,5 TPI 4 geležtę arba mažesnį dantų tarpą TPI 6. Tačiau jei pjaunate formas, tada būtinai pasirinkite dar siauresnę geležtę 1400x6x0,5 TPI 4 arba mažesnį TPI 6 tarpą.
Apskritai, turime gerą straipsnį apie pjūklo geležtės pasirinkimą: https://www.dudrsaw.lt/techniniai-straipsniai-ir-patarimai/kaip-issirinkti-pjovimo-juosta-medienai-2
Jei norėtumėte patarimo, drąsiai skambinkite.
Sėkmės, su pagarba, Dudr Saw komanda.
