Kodėl lūžta juostinio pjūklo juosta medienai? Turime atsakymus
Juostinio pjūklo juosta medienai dažniausiai trūksta, kai ji per stipriai įtempta, kai ji per stora pjūklo ratukams arba kai net tuščios eigos metu remiasi į galinį guolį. Pagal vietą, kurioje prasideda įtrūkimas, dažniausiai atpažinsite, kas jį sukėlė. Mūsų suvirinimo siūlėms suteikiame garantiją.
Kur juosta trūko? Greita diagnostika
Pažiūrėkite, iš kur eina įtrūkimas. Trūkimo vieta dažniausiai išduoda priežastį.

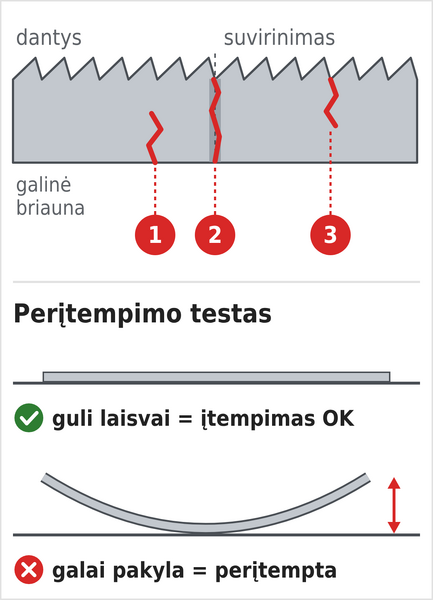

Kur trūksta juostinio pjūklo juosta (nuo galinės briaunos, suvirinimo vietoje, nuo danties) ir perįtempimo testas su trūkusia juosta
Dažniausios trūkimo priežastys ir kaip jas pašalinti
Įprastame dviejų ratukų pjūkle juosta per kiekvieną apsisukimą du kartus išsilenkia aplink ratukus ir du kartus išsitiesina. Viskas, kas ją papildomai apkrauna, trumpina jos tarnavimo laiką. Štai penkios pagrindinės priežastys.
÷ 500
ratuko skersmuo, padalytas iš 500 = didžiausias juostos storis
3 mm
pakanka, kad įtempta juosta nuo piršto išlinktų ne daugiau kaip 3 mm
0,5 mm
plonesnė juosta, kurią verta išbandyti mažame pjūkle, kai juostos trūkinėja
100–140
N/mm² – stalių pjūklų juostų įtempimas (rąstapjūvių 170–210)
Įtempimas
Juosta per stipriai įtempta
Per stipriai įtempta juosta greičiausiai anksčiau ar vėliau trūks – tiek suvirinimo vietoje, tiek kitur.
Patikra be matuoklio
✓Staklės išjungtos, dangtis atidarytas – matuokite toje pusėje, kurioje nėra kreiptuvų.
✓Juosta nuo piršto neišlinksta į šoną daugiau kaip 3 mm – to pakanka, daugiau jos nebeįtempkite.
✓Pabeldus skamba metališkai.
✓Įtempimo lėkštinės spyruoklės nėra suspaustos iki galo.
Po darbo
!Atleiskite juostą. Ilgalaikis įtempimas be reikalo apkrauna juostą, ratukus ir pjūklo rėmą.
!Tikslią vertę išmatuosite įtempimo matuokliu, tačiau į mažus pjūklus jis gali netilpti.
| Juostos tipas | Rekomenduojamas įtempimas |
|---|---|
| stalių pjūklų juostos | 100–140 N/mm² |
| rąstapjūvių juostos | 170–210 N/mm² |
Pavyzdys rąstapjūvės juostai 32 × 0,9 mm: iš pločio atimkite dantų aukštį (apie 7 mm), liks 25 mm. Įtempimo jėga = 25 × 0,9 × 200 = 4 500 N (maždaug 460 kg). Visą procedūrą rasite straipsnyje Kaip įtempti juostinio pjūklo juostą medienai.
Juostos storis
Juosta per stora pjūklo ratukams
Kuo mažesni ratukai, tuo staigiau juosta išsilenkia per kiekvieną apsisukimą. Taisyklė paprasta:
ratuko skersmuo ÷ 500 = didžiausias juostos storis
Ratukas, kurio skersmuo 420 mm → 0,84 → rinkitės 0,8 mm juostą. Atvirkščiai: juostos storį padauginkite iš 500 ir gausite mažiausią tinkamą ratuko skersmenį.
0,36 mm
ratukas nuo 180 mm
0,5 mm
ratukas nuo 250 mm
0,65 mm
ratukas nuo 325 mm
0,8 mm
ratukas nuo 400 mm
0,9 mm
ratukas nuo 450 mm
1,1 mm
ratukas nuo 550 mm
Tai rekomendacija, o ne draudimas – storesnę juostą ant ratuko uždėti galima, tik ji bus labiau apkraunama. Jei jūsų mažame pjūkle juostos trūkinėja, išbandykite plonesnę: 0,5 mm (gaminame 6, 10 ir 13 mm pločio) arba 6 × 0,36 mm. Plonesnė juosta geriau atlaiko lenkimą per mažą ratuką, tačiau yra mažiau standi ir pjūvyje lengviau nukrypsta. Todėl plonai juostai rinkitės kuo didesnį plotį, kokį leidžia jūsų darbas ir pjūklas.
Guolis ir kreiptuvai
Galinė briauna remiasi į guolį arba kreiptuvą
Kai juosta net tuščios eigos metu remiasi į galinį atraminį guolį, jos galinė briauna gniuždoma, kietėja ir galiausiai sutrūkinėja. Įtrūkiai tada prasideda nuo galinės briaunos.
Ką sureguliuoti
1Galinį guolį taip, kad juosta jo tuščios eigos metu neliestų.
2Šoninius kreiptuvus kuo arčiau juostos, bet be spaudimo. Kreiptuvai neturi liesti dantų.
3Palenkdami viršutinį ratuką, danties pagrindą nustatykite ratuko viduryje (rąstapjūvėse dantys, priešingai, turi išsikišti už ratuko krašto).
4Ratukai turi būti sulygiuoti su kreiptuvais.
Atkreipkite dėmesį
!Išankstinis įtempimas guoliu su grioveliu (naudojamas išpjaunant mažo spindulio lankus) labiau apkrauna galinę briauną – juosta iš šios pusės gali trūkti anksčiau.
→Išsamiau rašoma straipsnyje Techninis juostinio pjūklo medienai nustatymas.
Suvirinimas
Nekokybiškas suvirinimas
Kokybišką suvirinimą atpažinsite iš to, kad
✓juosta suvirinimo vietoje lenkiasi taip pat kaip ir kitur,
✓dantų žingsnis suvirinimo vietoje toks pat – be akivaizdžiai didelio ar mažo tarpo,
✓juostos storis suvirinimo vietoje nesumažėjo dėl šlifavimo, o šalia suvirinimo esantys dantys išlaikė praskėtimą (išskėtimą).
Vis trūksta suvirinimo vietoje?
!Pakartotinai ir netrukus po uždėjimo → greičiausiai blogas suvirinimas.
?Jei juostose nėra akivaizdaus defekto, priežastis gali būti ir pjūkle, jo nustatymuose ar pjovimo būde – patikrinkite įtempimą, juostos storį ir galinį guolį.
Mūsų suvirinimo siūlėms suteikiame garantiją
1Nufotografuokite trūkimo vietą ir juostos etiketę.
2Abi nuotraukas atsiųskite adresu info@dudrsaw.lt. Dažniausiai įvertiname vien iš nuotraukų, nesiunčiant juostos.
3Jei pretenziją pripažinsime, nemokamai atsiųsime naują juostą. Jei trūkimą lėmė ne suvirinimas, padėsime rasti priežastį.
Garantija netaikoma tarnavimo laiką baigusiai juostai su atšipusiais dantimis, net jei ji trūksta suvirinimo vietoje. Daugiau straipsnyje Suvirinimo garantija.
Tarnavimo laikas
Juostos tarnavimo laikas baigėsi
Susidėvėjusi juosta su atšipusiais dantimis dažnai trūksta dėl medžiagos nuovargio, kartais ir suvirinimo vietoje. Tai ne defektas, o natūrali jos tarnavimo laiko pabaiga. Pailginti jį galite taip:
Nespauskite į pjūvį jėga
Prispaudimas turi būti lengvas ir tolygus. Jei taip nepavyksta, padidinkite juostos greitį, sulėtinkite pastūmą, rinkitės didesnį dantį arba pakeiskite juostą aštria.
Greitį rinkitės pagal darbą
Atlikdami tikslų darbą sumažinkite greitį – taip tarnavimo laiką galite pailginti net iki trijų kartų. Grubiems minkštos ir žalios medienos pjūviams reikia didesnio greičio, kad juosta spėtų šalinti pjuvenas.
Nauja juosta – naujam pjūviui
Naujos juostos nenaudokite sename pjūvyje.
Kaip išvengti trūkimo
✓Juostos storį rinkitės pagal ratukų skersmenį (skersmuo ÷ 500).
✓Įtempkite saikingai: pakanka, kad juosta nuo piršto išlinktų ne daugiau kaip 3 mm – daugiau nebeįtempkite.
✓Galinis guolis tuščios eigos metu neliečia juostos, kreiptuvai veda be spaudimo.
✓Nespauskite į pjūvį, atšipusią juostą laiku pakeiskite.
✓Po darbo atleiskite juostą ir nuvalykite ją skudurėliu ar minkštu šepečiu, bet niekada metaliniais įrankiais.
✓Juostą laikykite sausoje vietoje, tolygiai susuktą, be aštrių perlinkimų ir su uždengtais dantimis.
Daugiau patarimų rasite straipsnyje Tinkamos juostinių pjūklų juostų priežiūros principai.
Reikia plonesnės ar kitokios juostos?
Suvirinsime ją pagal jūsų pjūklą. Pakanka žinoti matmenis arba tik pjūklo tipą.
Kitos juostinių pjūklų juostų medienai problemos
Juosta netrūksta, bet pjauna prastai? Šiurkštus ar kreivas pjūvis, svylanti mediena ir greitai atšimpanti juosta dažniausiai turi paprastą priežastį.
Išplėšiamos skiedros
Pjūklo juosta greitai atšimpa
mediena dega
pjūklo juosta pjauna kreivai (dreifuoja)
pjūklo juostos dantys yra atvirkščiai
Dažni klausimai apie juostų trūkimą
? Ar juosta gali trūkti, jei nenaudoju pjuvenų nusiurbimo?
Tai labai mažai tikėtina. Taip galėtų nutikti tik esant itin užterštam pjūklui, kai pjuvenos deformuotų juostą.
? Kokį mažiausią ratuko skersmenį atlaiko tam tikro storio juosta?
Juostos storį padauginkite iš 500: 0,65 mm juostai reikia bent 325 mm skersmens ratuko, 0,5 mm juostai – bent 250 mm. Storesnę juostą naudoti galima, tik eidama per ratuką ji bus labiau apkraunama.
? Kaip stipriai įtempti rąstapjūvės juostą?
Iki 170–210 N/mm², praktikoje maždaug 200 N/mm². Stalių pjūklų juostas įtempkite iki 100–140 N/mm². Skaičiavimo pavyzdį rasite aukščiau.
? Rąstapjūvės juosta trūksta nuo dantų. Kodėl?
Galinis kreiptuvas greičiausiai nebus priežastis – tada įtrūkiai prasidėtų nuo galinės briaunos. Patikrinkite, ar ratukai sulygiuoti su kreiptuvais. Priežastis gali būti ir netinkamas galandimas. Dėl rąstapjūvių juostų galandimo ir serviso mielai patarsime – parašykite mums.
? Mano juostos trūksta suvirinimo vietoje, nors jos iš skirtingų tiekėjų.
Jei juostose nėra akivaizdaus suvirinimo defekto, priežastis gali būti ir pjūkle, jo nustatymuose ar pjovimo būde. Peržiūrėkite įtempimą, juostos storį ir galinį guolį. Jei nežinote, ką daryti, parašykite mums.
Neradote savo problemos?Klauskite diskusijoje po straipsniu arba rašykite adresu info@dudrsaw.lt – patarsime.
Jūsų klausimai
Sveiki, pridedu nuorodą į Parkside medienos pjūklų ašmenis
https://www.dudrsaw.lt/techniniai-straipsniai-ir-patarimai/juostos-medienos-pjuklui-parkside-is-lidlo
Laba diena,
daugumai pjūklų reikia atnaujinti skriemulių gumą.
Pavyzdžiui, Zlino įmonė AGT atlieka šių ratų renovaciją.
https://www.agtzlin.cz/pogumovani-obezneho-kola-na-pasovou-pilu-p320/
Pagarbiai,
Vojtěch Volf
Laba diena, džiaugtumėmės, jei išbandytumėte mūsų pjūklų juostas. Jei juostos apskritai plyšta ant tokio mažo juostinio pjūklo, rekomenduojame 0,5 mm storio juostą dėl mažų ratukų. Tai yra šio pločio juostos: Flexback 1490x6x0,5 mm arba Flexback 1490x10x0,5 mm. Pasirinkite danties žingsnį pagal pjaunamos medienos aukštį arba ar pjaunate minkštą, ar kietą medieną. Jei juostos plyšta ties suvirinimu ir per anksti, greičiausiai tai yra dėl prastų suvirinimų, todėl paprastai rekomenduočiau 0,65 mm storį, juosta yra tvirtesnė ir geriau laiko pjūvyje. Ten turime didesnį pasirinkimą. Tai yra šio pločio juostos: Flexback 1490x6x0,65 mm, Flexback 1490x8x0,65 mm, Flexback 1490x10x0,65 mm. Vėlgi, pasirinkite danties žingsnį pagal pjaunamo aukštį. Jei juosta iš mūsų plyš, galite ją pareikšti mums atsiųsdami suplyšusio suvirinimo nuotrauką. Įvertinsime suplyšusį suvirinimą ir paprastai iš karto atsiųsime naują. Jei vis dar kils problemų su plyšimu ties suvirinimu, turėtume ieškoti priežasties pačiame įrenginyje, tačiau su plyštančiomis juostomis ties suvirinimu ant šių juostinių pjūklų nesusiduriame.
Ačiū, sėkmės, Pagarbiai Pavel Dudr
Geros dienos, gali būti keletas priežasčių. Mums reikėtų daugiau informacijos ir pamatyti pjūklo juostą. Gali būti, kad gamybos metu atsirado per mažas šlifavimas.
Prašome susisiekti su kolega Martin Dvořák iš įmonės Dudr Tools tel.: +420 776 566 103.
Ačiū, su pagarba Pavel Dudr
Laba diena, ačiū už komentarą. Atsiprašome, tikrai turėtų būti daugiau.
Jei naudosite RipperS PREMIUM pjūklų juostą, skirtą rąstams, tikėkitės 170–210 N/mm2 įtampos.
Stalių pjūklų juostos FlexBack įtempiamos 100–140 N/mm2.
Sėkmės, geriausi linkėjimai, „Dudr Saw“ komanda.
Laba diena, tai labai mažai tikėtina.
Teoriškai tai galėtų atsitikti, jei pjūklas būtų labai nešvarus - bet tai jau turėtų būti ekstremali tarša, kuri deformuotų juostą.
Laba diena, tam net nereikia lentelės. Tai yra „rato skersmuo / 500“.
Bet tai yra rekomendacija, žinoma, galite naudoti ir storesnius, tiesiog juosta bus šiek tiek labiau apkrauta, kai ji praeis per ratą.
S.Kolarik
Laba diena, rekomenduojame 200 N/mm2 pjūklo juostos skerspjūvio. Pavyzdžiui, jei turite Ripper 32x0,9, atėmę danties aukštį (apie 7 mm), gauname 25 x 0,9 x 200 = 4500 N/mm2.
